Современные инженерные системы требуют высокой герметичности и надёжной защиты коммуникаций. Один из ключевых элементов, обеспечивающих эти функции, — гермовтулка. Несмотря на узкоспециализированное название, этот компонент используется во множестве отраслей — от строительства и энергетики до нефтегазового комплекса и судостроения.
Гермовтулки служат для герметизации отверстий, через которые проходят трубы, кабели или другие элементы, в местах пересечения стен, перекрытий и перегородок. Их основная задача — предотвратить попадание влаги, газа, пыли и других сред, а также защитить конструкции от механических нагрузок и коррозии. Подробнее на https://salexpro.ru/germovtulki/.
Что такое гермовтулка

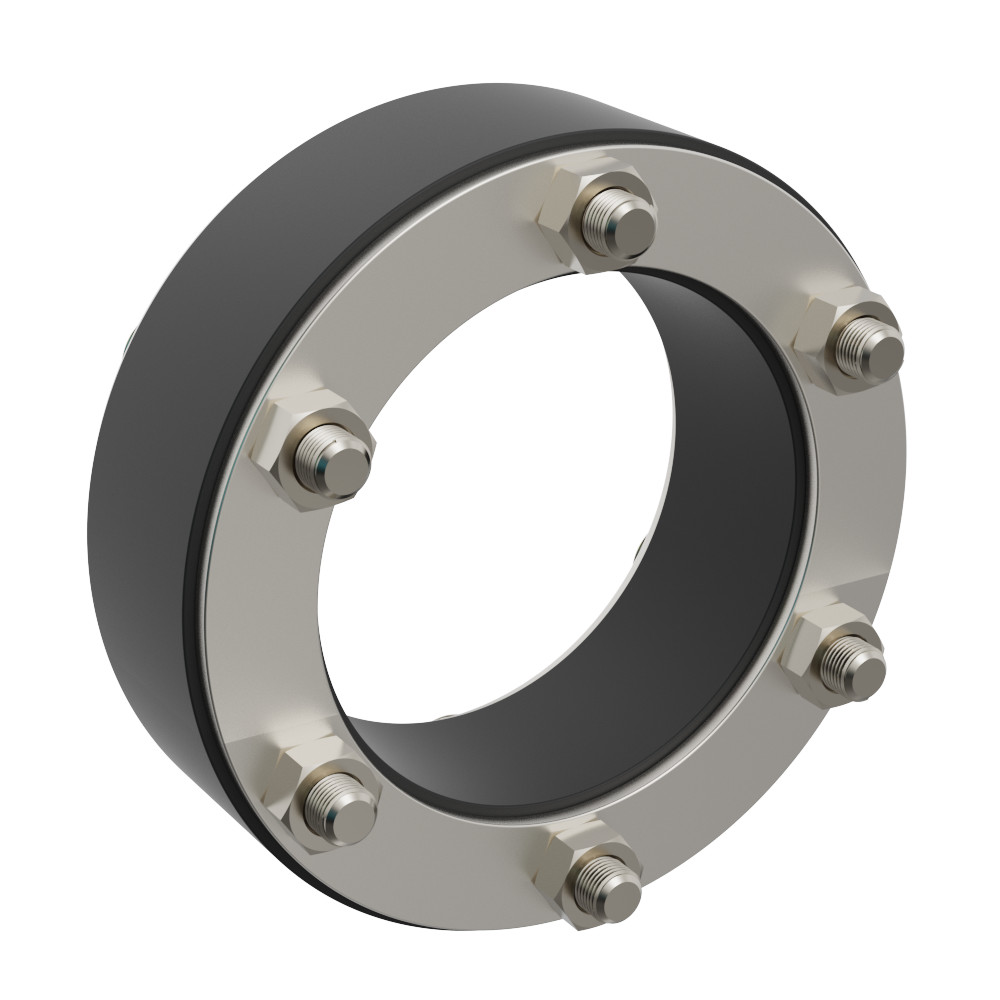

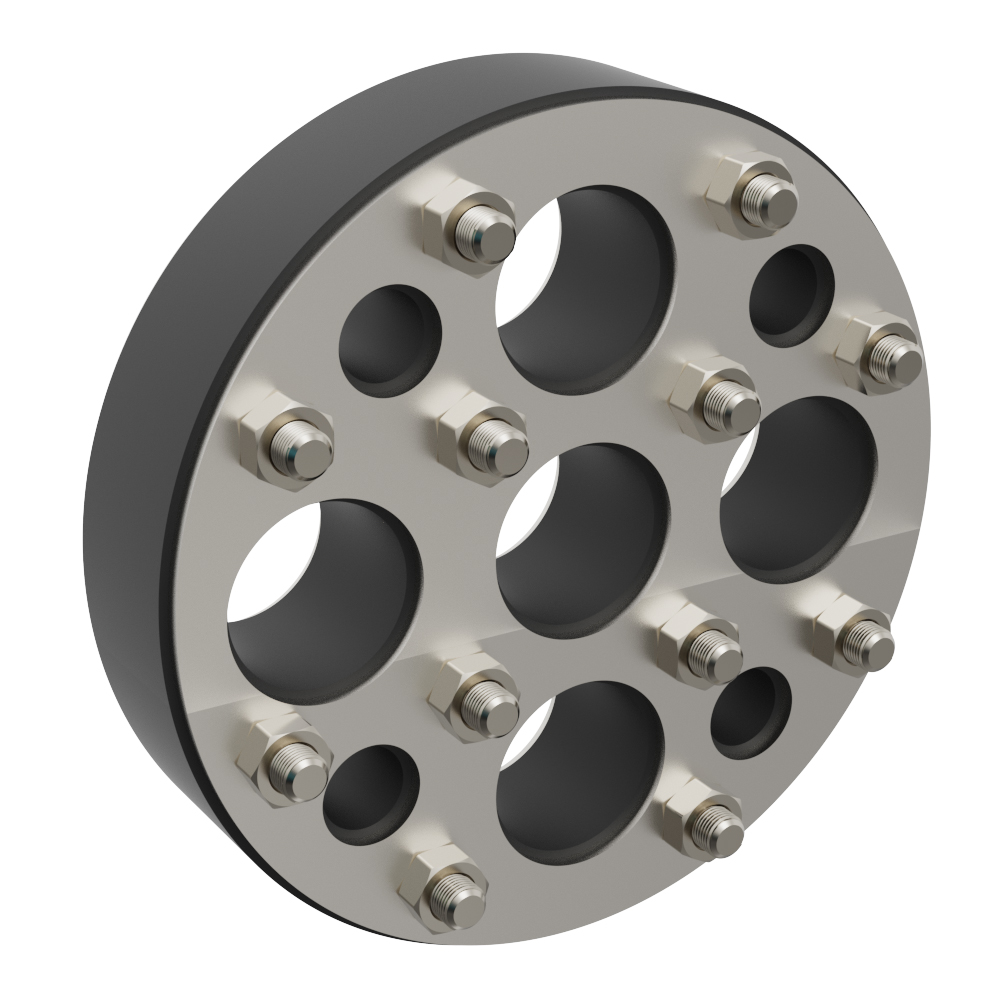

Гермовтулка (от слов «герметичность» и «втулка») — это специальное устройство, представляющее собой металлический или полимерный корпус с уплотняющими элементами.
Она используется для ввода трубопроводов, кабелей и других коммуникаций в герметичные помещения или резервуары. Основное требование к этому элементу — полная герметичность и устойчивость к внешним воздействиям.
Основные функции гермовтулок:
-
герметизация проходов в стенах, перекрытиях, фундаментах;
-
защита от проникновения воды, газа, пыли и химически агрессивных сред;
-
предотвращение коррозии труб и кабелей в местах соединений;
-
компенсация температурных и механических деформаций;
-
обеспечение пожарной безопасности при прохождении коммуникаций через преграды.
Конструкция и принцип работы
Гермовтулка состоит из следующих основных элементов:
| Элемент конструкции | Назначение |
|---|---|
| Корпус | Основа втулки, изготавливается из стали, нержавеющей стали или латуни. Обеспечивает механическую прочность. |
| Уплотнительные кольца | Обеспечивают герметичность соединения, предотвращая протечки и проникновение воздуха. |
| Зажимные фланцы или гайки | Фиксируют гермовтулку в отверстии и создают необходимое давление на уплотнители. |
| Втулка или ввод | Позволяет пропустить трубу или кабель и при этом сохранить герметичность. |
Принцип работы прост: при установке втулка плотно прижимает уплотнители к трубе и стенке отверстия, создавая герметичное соединение. При необходимости элемент можно ослабить или заменить без демонтажа всей конструкции.
Виды гермовтулок
Существует множество типов гермовтулок, отличающихся по материалу, конструкции и назначению.
1. По материалу изготовления:
-
Стальные — применяются в строительстве, энергетике, на промышленных объектах. Обеспечивают высокую прочность и устойчивость к давлению.
-
Нержавеющие — подходят для агрессивных сред, химических производств, систем с высоким уровнем влажности.
-
Пластиковые (ПВХ, ПНД) — используются в бытовых и инженерных коммуникациях, где не требуется высокая механическая прочность.
2. По типу уплотнения:
-
Резиновые — наиболее распространённые, обеспечивают надёжную герметизацию при умеренных температурах.
-
Силиконовые — устойчивы к высоким температурам, не стареют со временем.
-
Фторопластовые (PTFE) — применяются в химически активных и взрывоопасных средах.
3. По назначению:
| Тип гермовтулки | Область применения | Особенности |
|---|---|---|
| Кабельная | Электротехника, связь | Герметизация ввода кабелей и проводов |
| Трубная | Водопровод, отопление, вентиляция | Защита трубопроводов от протечек и деформаций |
| Взрывозащищённая | Нефтегазовая и химическая промышленность | Устойчива к высоким давлениям и агрессивным средам |
| Пожаростойкая | Строительство, промышленные объекты | Сохраняет герметичность при воздействии высоких температур |
Применение гермовтулок в различных отраслях
Строительство
При возведении зданий и инженерных сооружений гермовтулки устанавливаются в местах прохождения коммуникаций через бетонные, кирпичные или металлические конструкции. Они предотвращают попадание влаги в подвальные помещения и защищают инженерные системы от разрушений.
Пример: при вводе трубопровода водоснабжения в фундамент дома гермовтулка предотвращает капиллярное проникновение воды и разрушение гидроизоляции.
Энергетика и промышленность
На электростанциях, заводах и объектах с повышенной опасностью втулки используются для герметизации вводов кабелей и трубопроводов в защитные оболочки и резервуары.
Преимущества:
-
повышенная устойчивость к давлению и вибрациям;
-
защита от воспламеняющихся газов и пыли;
-
возможность эксплуатации при температурах от -60 до +250 °C.
Нефтегазовая и химическая отрасль
Здесь особенно важно предотвратить утечку горючих и токсичных веществ. Применяются гермовтулки из нержавеющих и кислотоустойчивых сплавов, рассчитанные на высокое давление.
Судостроение и транспорт
На кораблях и в железнодорожных системах гермовтулки обеспечивают герметичность корпусов и защиту от коррозии, вибрации и солёной воды.
Преимущества использования гермовтулок
Использование гермовтулок — не просто техническое требование, а способ обеспечить долговечность и безопасность инженерных систем.
Основные преимущества:
-
Высокая герметичность — предотвращает утечку жидкостей и газов.
-
Долговечность — срок службы металлических моделей превышает 20 лет.
-
Простота монтажа — установка не требует сложного оборудования.
-
Возможность повторного использования — втулку можно демонтировать и установить заново.
-
Совместимость с разными материалами — подходит для бетона, металла, пластика и кирпича.
Монтаж и эксплуатация
Установка гермовтулки выполняется в несколько этапов:
-
Подготовка отверстия (очистка, выравнивание поверхности).
-
Вставка корпуса втулки в проём.
-
Уплотнение — установка резиновых или силиконовых колец.
-
Фиксация гайками или фланцами.
-
Проверка герметичности (в том числе гидроиспытания).
Рекомендации по эксплуатации:
-
регулярно проверять состояние уплотнителей;
-
при повреждении резины использовать оригинальные ремкомплекты;
-
избегать контакта с агрессивными химическими веществами (если модель не рассчитана на них).
Сравнение гермовтулок с альтернативными решениями
| Критерий | Гермовтулка | Цементная или битумная заделка | Пластиковая муфта |
|---|---|---|---|
| Герметичность | Высокая, долговременная | Средняя, может со временем нарушаться | Средняя |
| Устойчивость к давлению | До 10 атм | До 2 атм | До 3 атм |
| Срок службы | Более 20 лет | 5–10 лет | 7–12 лет |
| Обслуживание | Возможна замена уплотнителей | Требуется полная замена | Частичная замена |
| Цена | Средняя | Низкая | Низкая |
Таким образом, несмотря на более высокую стоимость, гермовтулки обеспечивают значительно лучшую надёжность и устойчивость к внешним воздействиям.
Гермовтулки — незаменимый элемент инженерных систем, обеспечивающий герметичность, безопасность и долговечность коммуникаций. Они применяются в самых разных областях — от жилищного строительства до нефтепереработки, от энергетики до судостроения.
Выбор подходящей гермовтулки зависит от среды эксплуатации, давления, температуры и типа материала. Грамотное применение этих элементов позволяет снизить риски аварий, утечек и разрушений, обеспечивая стабильную работу инженерных сетей на долгие годы.
Цифровизация проектирования и развитие технологий материалов делают гермовтулки всё более универсальными и эффективными, подтверждая их значимость в современной инженерной практике.
