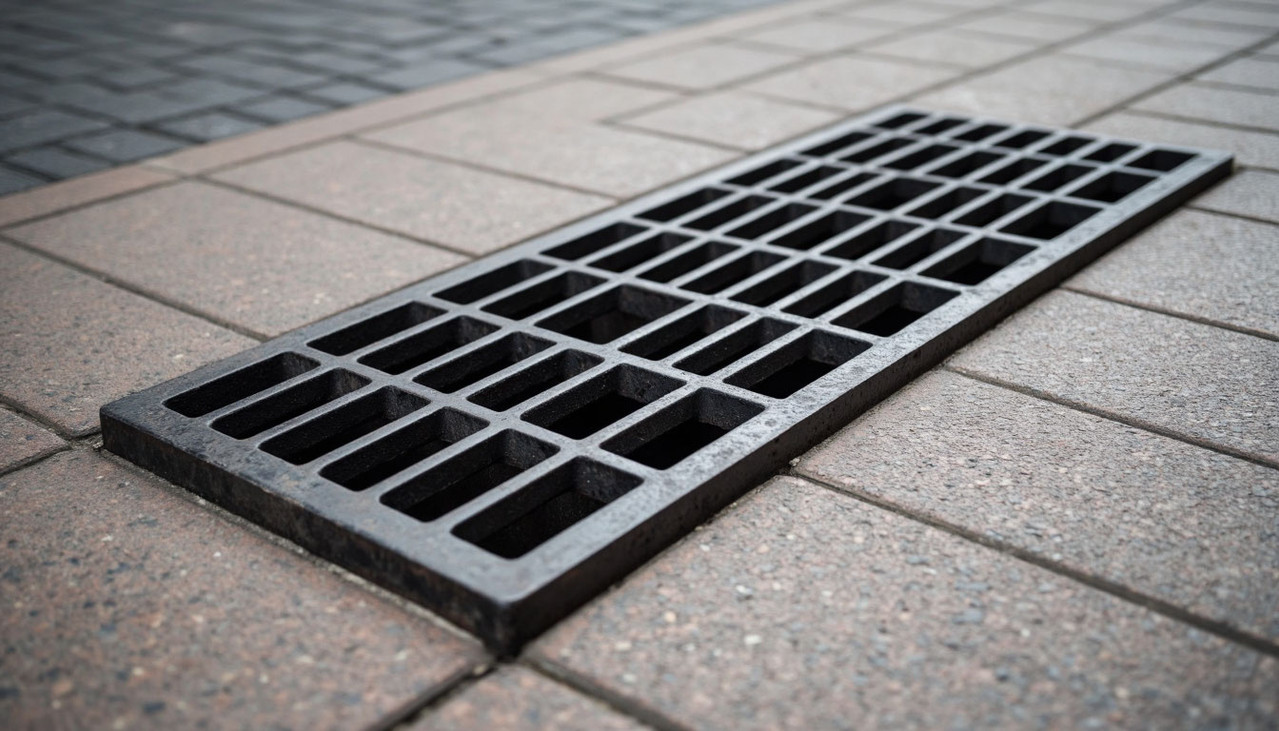

Чугунный дождеприёмник — это фундаментальный элемент системы поверхностного водоотвода, предназначенный для сбора и первичной фильтрации дождевых и талых вод с последующим отводом в ливневую канализацию.
В отличие от пластиковых аналогов, чугунные конструкции рассчитаны на значительные нагрузки (вплоть до проезда тяжелого транспорта) и обладают исключительной долговечностью. Однако все эти преимущества нивелируются при нарушении технологии установки. Данное руководство детально разбирает все этапы монтажа — от выбора места до финальной обсыпки.
Подготовительный этап: планирование и материалы
Успех монтажа закладывается на стадии проектирования и подготовки. Невнимательность здесь приводит к критическим ошибкам, исправление которых в разы дороже профилактики.
1. Выбор типа и размера дождеприемника
Основные типы по ГОСТ 26008-83 (с изменениями):
ДБ (Дождеприемник безнапорный): Наиболее распространенный тип для тротуаров, дворов, парковок легкового транспорта. Имеет вертикальный отвод.

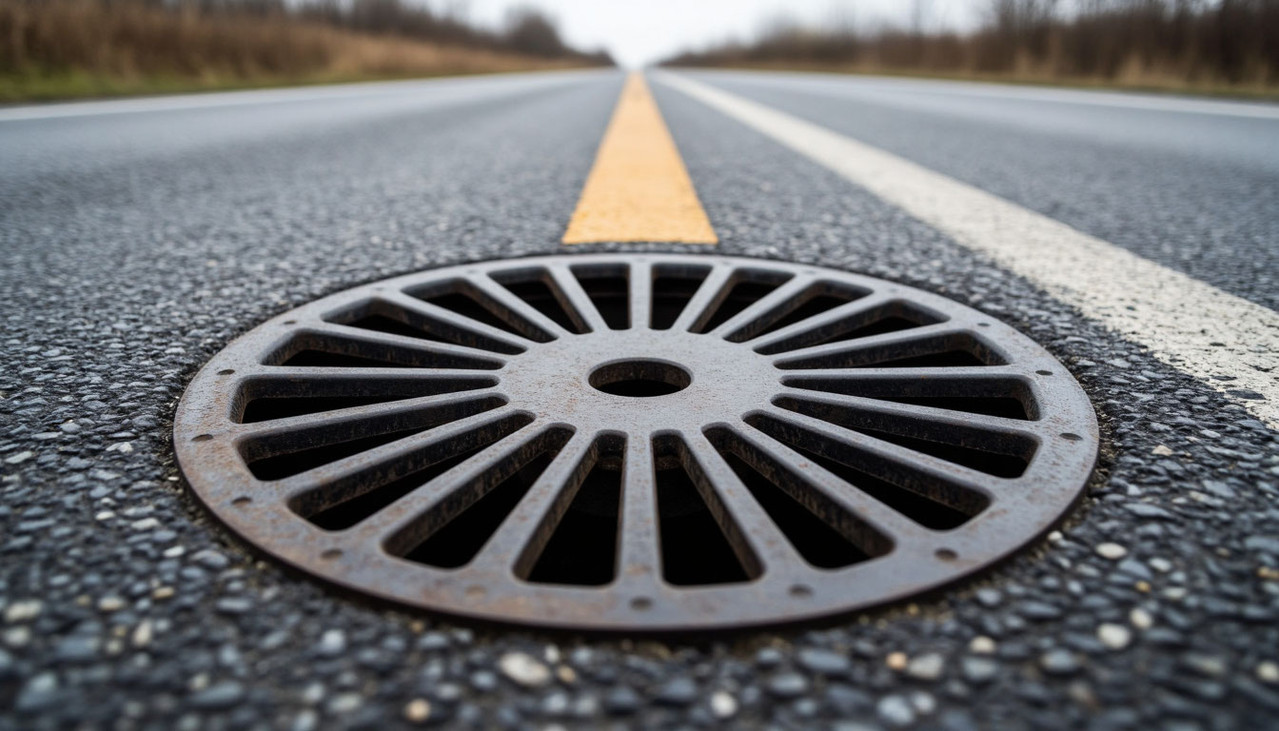

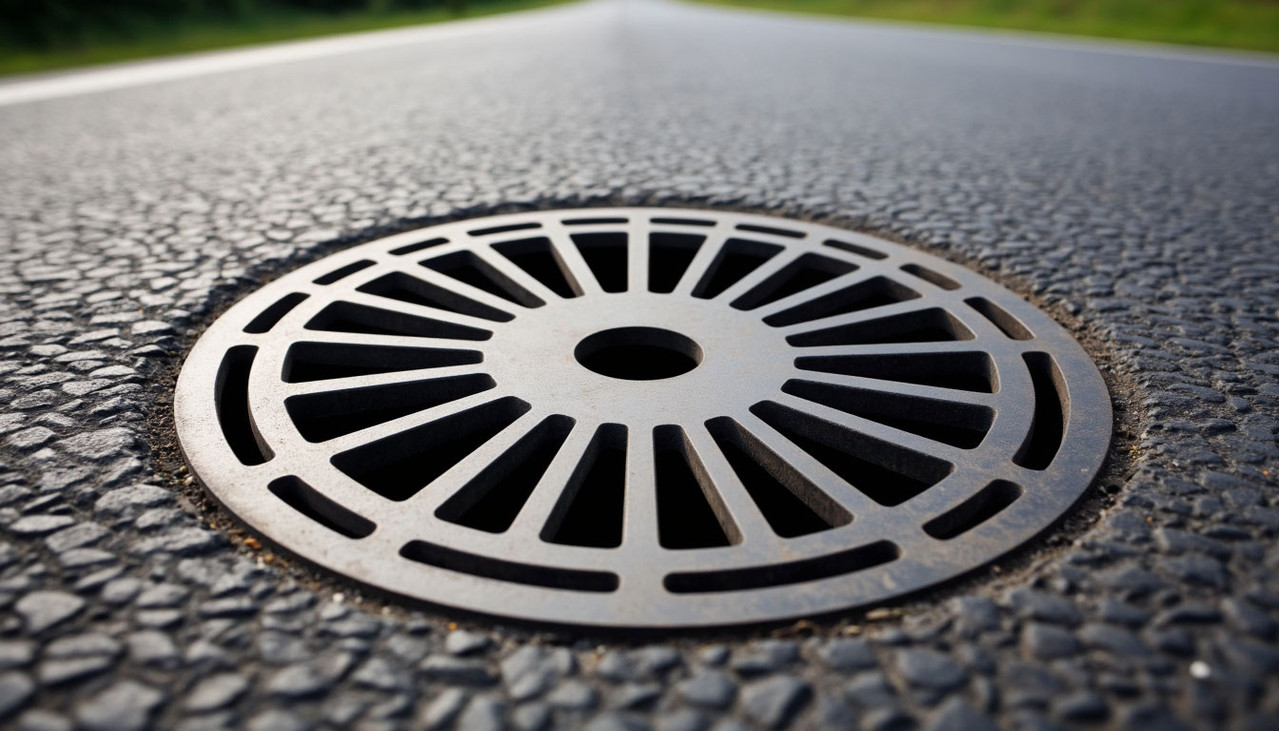

ДК (Дождеприемник круглый): Часто используется в проезжей части. Может иметь горизонтальный отвод для подключения под слоем дорожного покрытия.
ДМ (Дождеприемник магистральный): Усиленная конструкция для автомагистралей, логистических терминалов, площадок под спецтехнику.
Выбор размера (габаритов и, главное, пропускной способности) зависит от расчетного объема воды, определяемого площадью водосбора и интенсивностью осадков в регионе.
Ошибка в меньшую сторону приведет к переполнению и подтоплению.
2. Определение места установки и разметка
Дождеприемник устанавливается в самой низкой точке осушаемого участка, куда естественным образом стекается вода.
Обязательно учитывается уклон прилегающих поверхностей (не менее 1-2% в сторону приемника).
На земле или дорожном покрытии делается разметка, соответствующая габаритам котлована: он должен быть на 20-30 см шире и длиннее корпуса дождеприемника с каждой стороны для устройства бетонной обоймы.
Пошаговая технология монтажа чугунного дождеприемника
Шаг 1: Земляные работы и подготовка основания
По разметке выкапывается котлован. Глубина рассчитывается по формуле:
Высота дождеприемника + высота подготовительного слоя (10-15 см) + толщина бетонного основания (10-15 см).
Дно котлована тщательно выравнивается и трамбуется. Насыпные или рыхлые грунты требуют особого уплотнения.
Затем отсыпается и трамбуется подготовительный слой из щебня фракции 20-40 мм толщиной 10-15 см. Этот слой служит дренирующей подушкой и предотвращает пучение грунта под конструкцией.
Шаг 2: Устройство бетонного основания
На утрамбованный щебень укладывается бетонная плита-основание толщиной 10-15 см.
Можно использовать готовый бетон класса В15 (М200) или выше. Основание должно быть строго горизонтальным (проверяется уровнем).
Это критически важный этап, так как перекос основания приведет к неправильному положению решетки и плохому прилеганию ее к покрытию.
Шаг 3: Предварительная примерка и подключение к канализации
Пока основание не схватилось, необходимо выполнить предварительную примерку дождеприемника: установить корпус, выверить его положение по высоте и горизонтали.
К этому моменту должен быть готов отводящий патрубок ливневой канализации.
Патрубок подсоединяется к выходному отверстию дождеприемника через резиновую муфту-манжету или герметик. Стык должен быть герметичным. Угол и направление отвода должны исключать образование засоров.
Шаг 4: Бетонирование (устройство обоймы)
После фиксации положения корпуса и подключения к канализации производится заливка бетонной обоймы (опалубки) по периметру дождеприемника.
Зазор между стенками корпуса и котлована заполняется бетоном того же класса. Бетонную смесь необходимо тщательно уплотнять штыкованием, чтобы исключить пустоты.
Обойма обеспечивает жесткую фиксацию дождеприемника в грунте, распределяет нагрузку от проезжающего транспорта и предотвращает смещение. Верхний край бетонной заливки должен не доходить до монтажной плоскости под решетку на 3-5 см.
Шаг 5: Установка решетки и финальные работы
После полного набора прочности бетоном (не ранее чем через 3-7 суток в зависимости от условий) можно устанавливать решетку.
Решетка укладывается на специальные выступы (плечики) корпуса.
Важно, чтобы ее лицевая поверхность находилась на одном уровне с финишным дорожным покрытием (асфальтом, брусчаткой, плиткой).
Если покрытие еще не уложено, используется временная деревянная или металлическая рамка для защиты от мусора.
Финальный этап — обратная засыпка и уплотнение грунта вокруг бетонной обоймы, а также устройство финишного покрытия с точной подгонкой вокруг решетки.
Технологическая таблица монтажа дождеприемников чугунных
| Этап монтажа | Материалы и инструменты | Ключевые параметры контроля | Типовые сроки выполнения |
|---|---|---|---|
| Подготовка и разметка | Колышки, шнур, рулетка, уровень, план участка | Габариты котлована (ширина, длина, глубина), уклон территории | 2-4 часа |
| Земляные работы и основание | Лопаты, виброплита, щебень фракции 20-40 мм, геотекстиль (опционально) | Глубина котлована, качество трамбовки щебня, толщина слоя (10-15 см) | 4-8 часов |
| Бетонное основание | Бетон В15 (М200), опалубка, уровень, мастерок | Толщина основания (10-15 см), горизонтальность поверхности | 2-3 часа + время схватывания |
| Установка корпуса и подключение | Дождеприемник, резиновые манжеты, герметик, канализационная труба | Герметичность соединения, уровень корпуса, соответствие проекту | 2-4 часа |
| Бетонирование обоймы | Бетон В15 (М200), опалубка, вибратор для бетона | Толщина бетонного слоя вокруг корпуса, отсутствие пустот | 3-5 часов |
| Финальная установка решетки | Чугунная решетка, уровень, инструмент для подгонки покрытия | Уровень решетки относительно покрытия, свободное открывание | 1-2 часа (после набора прочности бетоном) |
| Обратная засыпка и благоустройство | Песок, грунт, виброплита, материалы покрытия (асфальт, плитка) | Качество уплотнения засыпки, целостность покрытия вокруг решетки | 4-10 часов |
Сравнение типовых ошибок и правильных решений
| Типовая ошибка | Последствия | Правильное решение |
|---|---|---|
| Установка без бетонного основания и обоймы | Просадка или перекос дождеприемника под нагрузкой, разрушение подключения к канализации, заклинивание решетки. | Обязательное устройство уплотненного щебеночного основания и бетонной обоймы для распределения нагрузки. |
| Негерметичное соединение с канализационной трубой | Размывание грунта вокруг конструкции, просадка, попадание песка и грунта в ливневую канализацию, ее засорение. | Использование резиновых уплотнительных манжет, герметиков на основе силикона или битума. Проверка герметичности до бетонирования. |
| Неправильный выбор уровня установки решетки | Решетка выше покрытия — создает препятствие, опасность споткнуться. Решетка ниже покрытия — образование лужи, скопление мусора, плохой водосбор. | Точная установка по уровню. Решетка должна быть на 3-5 мм ниже уровня твердого покрытия для компенсации возможной усадки. |
| Отсутствие уклона прилегающих поверхностей к дождеприемнику | Вода не стекает в приемник, застаивается на поверхности, сводя его функцию на нет. | Обеспечение минимального уклона 1-2% (1-2 см на 1 метр) со всех сторон в сторону дождеприемника на этапе планировки территории. |
| Игнорирование установки пескоуловителя (корзины) | Быстрое засорение канализационной системы песком, илом, листьями. Требуется частая и сложная прочистка. | Обязательная установка съемной корзины-пескоуловителя для простого обслуживания. |
Особенности монтажа в различных условиях
Монтаж в асфальтовое покрытие
Корпус устанавливается до укладки верхнего слоя асфальта. После устройства бетонной обоймы и набора прочности вокруг монтируется бордюрный камень (при необходимости), затем укладывается асфальт.
Финишный слой асфальта укатывается вплотную к установленной решетке. Требуется ювелирная точность выставления уровня.
Монтаж в брусчатку или тротуарную плитку
Часто используется декоративная чугунная решетка. Монтаж аналогичен, но финишная подгонка сложнее.
Плитка или брусчатка подрезаются вокруг корпуса. Важно обеспечить жесткую фиксацию элементов покрытия у края решетки, чтобы они не расходились.
Монтаж в зоне движения тяжелого транспорта
Обязательно применение моделей класса нагрузки D400, E600, F900. Толщина бетонного основания и обоймы увеличивается (до 20-25 см).
Армирование бетонной обоймы стальной сеткой или арматурой становится необходимым. Особое внимание — качеству бетона (не ниже В22.5).
Дополнительные аспекты эффективного монтажа
Помимо основных этапов, успешный монтаж требует учета сезонных факторов и правильного подхода к материалам.
Зимний монтаж возможен, но требует применения противоморозных добавок в бетон и защиты свежеуложенного бетона от замерзания.
Летом, напротив, необходимо защищать бетон от слишком быстрого высыхания, накрывая его пленкой и периодически увлажняя.
Специалисты металлургической компании АРС-Сталь считают, что использование качественных чугунных изделий с четкой геометрией и стандартизированными размерами значительно упрощает процесс монтажа и повышает надежность всей системы водоотвода.
Важное предупреждение по безопасности
Работы по установке дождеприемника, особенно связанные с земляными работами в городской среде, должны проводиться с учетом расположения подземных коммуникаций (электрокабели, газопроводы, водопровод).
Необходимо получить ордер (разрешение) на производство земляных работ и точно следовать плану расположения коммуникаций (ПОС). Работа без согласования незаконна и крайне опасна.
Часто задаваемые вопросы (FAQ)
1. Чем чугунный дождеприемник лучше пластикового?
Чугунный дождеприемник обладает несравнимо более высокой несущей способностью (выдерживает вес грузовиков), устойчив к УФ-излучению и перепадам температур, не деформируется под нагрузкой и имеет практически неограниченный срок службы (десятилетия). Пластиковые аналоги легче и дешевле, но годятся только для пешеходных зон и парковок легковых авто.
2. Как часто нужно чистить дождеприемник?
Регулярность зависит от загрязненности территории. Корзину-пескоуловитель рекомендуется очищать не реже 2-х раз в год: после периода листопада осенью и после схода снега весной. В условиях активного пылеобразования или рядом с деревьями чистка может требоваться чаще. Полную промывку корпуса и проверку патрубка следует проводить раз в 1-2 года.
3. Можно ли установить дождеприемник на уже готовое асфальтовое покрытие?
Да, но это более сложный и дорогой процесс (раскопка «колодца»). Требуется аккуратная резка асфальта, выемка грунта, монтаж конструкции, а затем восстановление покрытия с тщательной заделкой швов. Качество и герметичность такой врезки часто уступают монтажу «с нуля».
4. Какая минимальная глубина установки дождеприемника?
Минимальная глубина определяется высотой самого дождеприемника плюс 25-30 см на основание и подушку. Для стандартного ДБ это обычно 50-70 см от уровня земли до дна котлована. Конкретная глубина зависит от модели и необходимости обеспечения уклона подводящих каналов.
5. Нужно ли армировать бетонную обойму вокруг дождеприемника?
Для пешеходных зон и парковок легкового транспорта армирование не является обязательным, но рекомендуется для повышения надежности. В зонах движения тяжелого транспорта (класс нагрузки D400 и выше) армирование стальной сеткой или арматурными стержнями обязательно для предотвращения растрескивания бетона.
6. Как защитить чугун от коррозии при монтаже?
Современные чугунные дождеприемники обычно имеют заводское антикоррозионное покрытие (окраска, оцинковка). При монтаже важно не повредить это покрытие. Если повреждения возникли, место следует зачистить и покрыть грунтовкой и краской по металлу для наружных работ перед окончательной установкой.
7. Можно ли соединять несколько дождеприемников в одну систему?
Да, это стандартная практика для дренажа больших площадей. Дождеприемники соединяются подземными трубами в единую сеть с общим уклоном к коллектору или точке сброса. При проектировании такой системы необходим гидравлический расчет для определения диаметра труб и пропускной способности.
8. Что делать, если дождеприемник установлен, но вода плохо уходит?
Сначала проверьте и очистите корзину-пескоуловитель. Затем проверьте, не засорилась ли отводящая труба. Если с этим порядок, возможно, недостаточен уклон подводящих поверхностей или сам дождеприемник установлен не в самой низкой точке. В последнем случае может потребоваться корректировка рельефа или переустановка.
Заключение
Монтаж чугунного дождеприемника — это не просто выкапывание ямы и опускание в нее корпуса. Это инженерная задача, требующая понимания принципов гидравлики, свойств грунтов и строительных материалов.
Пренебрежение технологией, попытка сэкономить на бетоне или правильной подготовке основания почти гарантированно приводит к проблемам: от банальных луж до разрушения дорожного полотна и подтопления подвалов.
Строгое следование пошаговой инструкции, использование качественных материалов и внимательность к деталям (уровень, уклон, герметичность) превращают чугунный дождеприемник в практически вечный и безотказный элемент инфраструктуры, исправно служащий десятки лет даже в самых суровых условиях эксплуатации.
