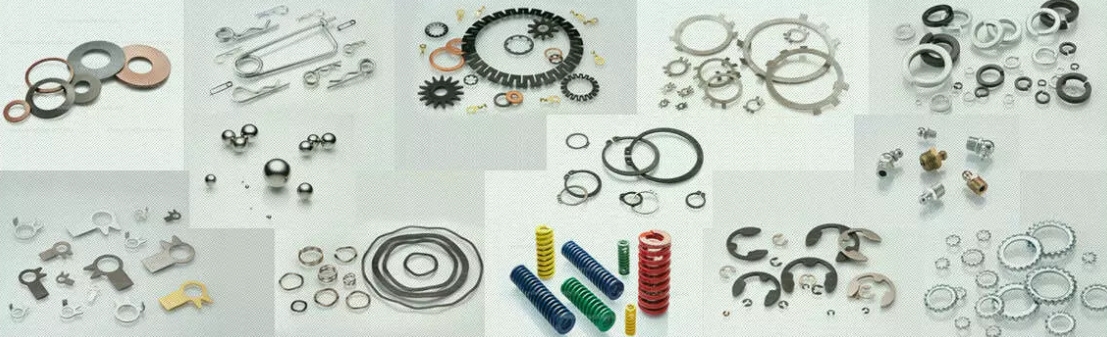

Стальные шайбы: стандарты ГОСТ и DIN, размеры и марки стали

Шайбы — это небольшие, но крайне важные элементы крепежных соединений. Они используются вместе с болтами, винтами и гайками для увеличения площади опоры, защиты поверхностей от повреждений, равномерного распределения нагрузки и фиксации резьбовых соединений.

Несмотря на простоту конструкции, шайбы производятся по строгим стандартам — в России это ГОСТ, в Европе — DIN. Разнообразие форм, размеров и материалов позволяет применять их в строительстве, машиностроении, энергетике и других отраслях. Особенно востребованы стальные шайбы, выпускаемые в широком диапазоне размеров и марок стали. Подробнее на https://provoloka-lenta.ru/.

---

Основные функции шайб

Шайба выполняет сразу несколько задач:

• Распределение нагрузки — предотвращает продавливание материала, на который действует крепёж.

• Защита поверхности — снижает риск повреждения деталей при затяжке.

• Фиксация соединения — специальные пружинные шайбы препятствуют самопроизвольному отворачиванию.

• Компенсация неровностей — в некоторых случаях шайбы позволяют компенсировать перекосы или зазоры.

Таким образом, использование шайб повышает долговечность и надёжность резьбовых соединений.

---

Классификация шайб

В зависимости от назначения и конструкции различают несколько типов шайб.

По форме:

• Плоские шайбы — наиболее распространённые, используются для увеличения площади опоры.

• Пружинные (гровер) — защищают соединение от раскручивания за счёт упругости.

• Конические и тарельчатые — применяются для компенсации вибраций и упругих деформаций.

• Специальные — зубчатые, фигурные, изолирующие.

По стандартам:

• ГОСТ — государственные стандарты РФ, регулирующие размеры, допуски, материалы и обозначения.

• DIN (немецкий институт стандартизации) — европейские стандарты, широко используемые во всём мире.

---

ГОСТ и DIN: сходства и различия

Хотя российские и европейские стандарты схожи по сути, между ними есть отличия.

На практике при проектировании и закупках часто используют оба стандарта, чтобы обеспечить совместимость деталей на российском и международном рынках.

---

Чертежи и обозначения

Шайбы стандартизированы, и каждый тип имеет свой чертёж и кодовое обозначение.

На чертеже указываются:

• внешний диаметр;

• внутренний диаметр (соответствует размеру крепёжного элемента);

• толщина шайбы;

• форма (плоская, пружинная, зубчатая и т. д.).

Пример:

• ГОСТ 11371-78 — шайбы плоские нормальные;

• DIN 127 — шайбы пружинные;

• DIN 6796 — шайбы тарельчатые усиленные.

---

Стальные шайбы: материалы и свойства

Шайбы производят из различных марок стали, что определяет их прочность, стойкость к коррозии и сферу применения.

Основные марки стали:

• Углеродистая сталь (обычная конструкционная) — применяется в строительстве и машиностроении.

• Легированная сталь — повышенная прочность и износостойкость.

• Нержавеющая сталь (A2, A4, 12Х18Н10Т и др.) — устойчива к коррозии, используется в пищевой промышленности, медицине, химическом оборудовании.

• Закалённая сталь — для высоконагруженных соединений.

Покрытия:

Чтобы увеличить срок службы, стальные шайбы дополнительно защищают:

• оцинкованием (цинковое покрытие от коррозии);

• фосфатированием (матовое покрытие с антикоррозионным эффектом);

• оксидированием (тёмная плёнка для защиты и декоративного вида).

---

Размеры и типоразмеры

Размеры шайб определяются стандартами.

Основные параметры:

• d1 — внутренний диаметр (для болта/винта);

• d2 — внешний диаметр;

• h — толщина шайбы.

Например, по ГОСТ 11371-78 для болта М10:

• внутренний диаметр d1 = 10,5 мм,

• внешний диаметр d2 = 20 мм,

• толщина h = 2 мм.

Таким образом, каждая шайба чётко соответствует определённому типу крепежа.

---

Применение стальных шайб

Шайбы находят применение во множестве сфер:

• Строительство и монтажные работы — крепление металлических конструкций.

• Машиностроение — автомобильная, авиационная, железнодорожная отрасли.

• Энергетика — фиксация оборудования, работающего под нагрузкой и вибрацией.

• Пищевая и химическая промышленность — нержавеющие шайбы в оборудовании, контактирующем с агрессивными средами.

• Бытовое применение — мебельная фурнитура, техника, электроника.

---

Шайбы — это стандартные, но незаменимые элементы крепёжных соединений. Они обеспечивают надёжность, долговечность и безопасность конструкций в самых разных условиях эксплуатации.

Ключевые выводы:

• Производство шайб регламентируется стандартами ГОСТ и DIN.

• Основные параметры — форма, размеры, материал и покрытие.

• Стальные шайбы выпускаются из различных марок стали: от углеродистой до нержавеющей.

• Область применения охватывает строительство, промышленность, энергетику и повседневную жизнь.

Таким образом, правильно подобранная шайба — это залог прочности и стабильности любого резьбового соединения.
